Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Rýchle porovnanie: Mixér so spodným vstupom vs Mixér s bočným vstupom
A mixér so spodným vstupom je všeobecne silnejšou možnosťou, keď proces vyžaduje jemné miešanie s nízkym strihom v malej až stredne veľkej nádobe, najmä tam, kde záleží na hygienickom dizajne a ľahkom čistení, ako je spracovanie mlieka, formulácia kozmetiky a biotechnologické šarže. Miešačka s bočným vstupom je zvyčajne vhodnejšia pre veľké skladovacie nádrže a nádoby na voľne ložené kvapaliny, kde je jednotka namontovaná cez bočnú stenu nádrže blízko dna, aby udržala pevné látky suspendované a zmiešala veľké objemy bez otvorenia strechy nádrže. Správna voľba závisí od veľkosti nádrže, viskozity produktu, hygienických požiadaviek a spôsobu prístupu k nádobe kvôli servisu.
Predtým, ako prejdeme hlbšie do detailov dizajnu, tu je krátky súhrn toho, kedy má každá konfigurácia tendenciu dávať zmysel v každodennej prevádzke závodu.
- Vyberte a mixér so spodným vstupom pre kvapaliny s nízkou až strednou viskozitou v nádobách, ktoré vyžadujú časté čistenie alebo sanitárnu manipuláciu.
- Vyberte a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Pred dokončením ktorejkoľvek konfigurácie zvážte priestor na podlahe nádrže, svetlú výšku a prístup k údržbe tesnenia.
- Obe konfigurácie môžu pomôcť udržať pevné látky v suspenzii, ale ideálne obežné koleso a montážny uhol závisia od konkrétnej šarže a geometrie nádrže.

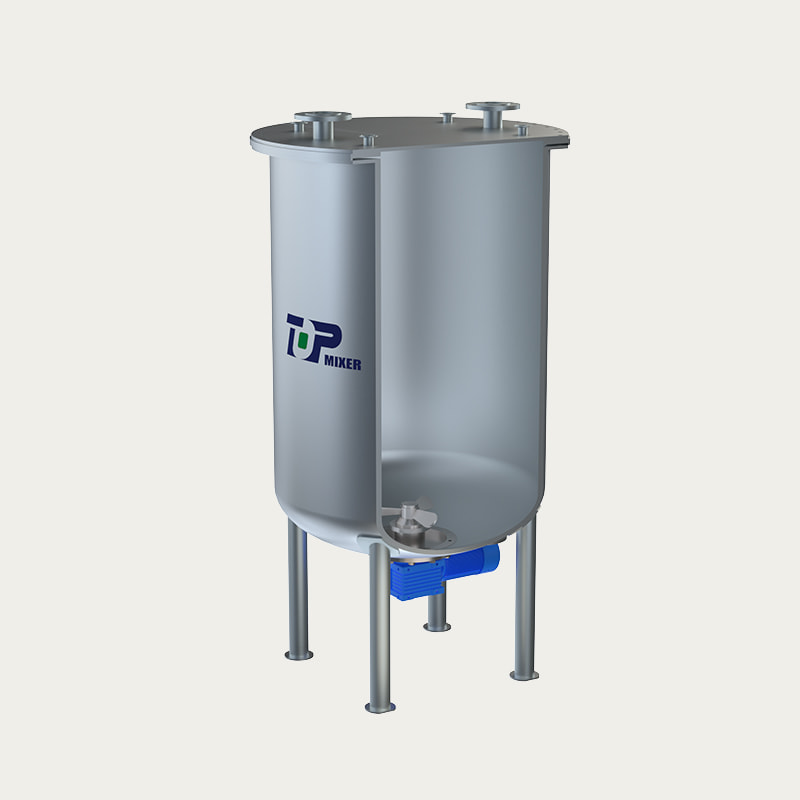

Čo je to mixér so spodným vstupom ( Spodný kŕmny mixér ) a ako to funguje
A mixér so spodným vstupom , niekedy nazývané miešadlo so spodným vstupom alebo miešadlo namontované na dne, sa inštaluje skôr cez dno nádrže než cez horný kryt alebo bočnú stenu. Zostava motora a mechanického tesnenia sú umiestnené pod dnom nádrže alebo priamo pri dne nádrže, pričom sú pripojené k pomerne krátkemu hriadeľu, ktorý zasahuje do nádoby, kde sa obežné koleso otáča v blízkosti základne. Pretože dĺžka hriadeľa je kratšia ako v typickom usporiadaní s horným vstupom, konfigurácia mixéra so spodným vstupom má tendenciu znižovať ohybové zaťaženie a vibrácie na hriadeli a ložiskách počas nepretržitej prevádzky.
Pretože obežné koleso nasáva a cirkuluje materiál priamo nahor z dna nádrže, niektorí procesní inžinieri označujú toto zariadenie aj ako spodný miešač krmiva , pretože miešanie účinne privádza a prerozdeľuje dávku od dna nádoby smerom k povrchu. V kontinuálnych alebo polokontinuálnych prevádzkach konfigurácia miešadla na dne udržuje obežné koleso blízko dna nádoby, čo podporuje konzistentné miešanie v blízkosti základne nádrže, kde je najpravdepodobnejšia sedimentácia.
Typické komponenty mixéra so spodným vstupom
- Motor s priamym pohonom alebo s redukciou prevodovky namontovaný pod dnom nádrže
- Puzdro mechanického tesnenia v mieste, kde hriadeľ preniká do nádrže
- Krátky hnací hriadeľ spájajúci motor s obežným kolesom
- Obežné koleso s nízkym strihom určené na jemné miešanie alebo suspenziu ľahkých pevných látok
- Montážna príruba pripevňujúca zostavu k dnu nádrže
Toto kompaktné usporiadanie je bežným dôvodom a mixér so spodným vstupom je vybraný pre zariadenia, kde je podlahový priestor okolo nádrže obmedzený a vysoká zostava pohonu na vrchu by bola nepraktická.

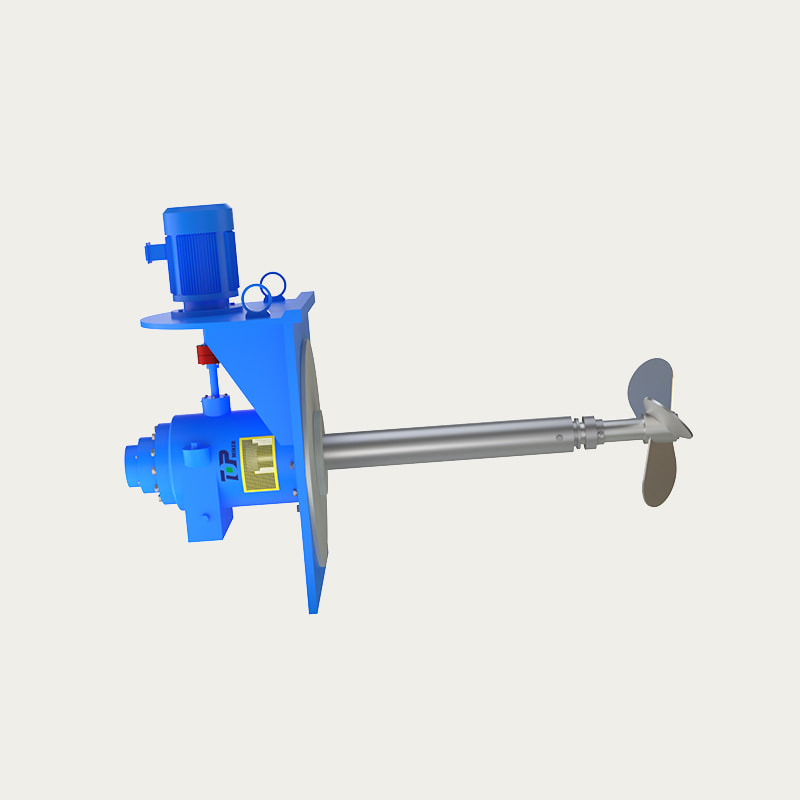

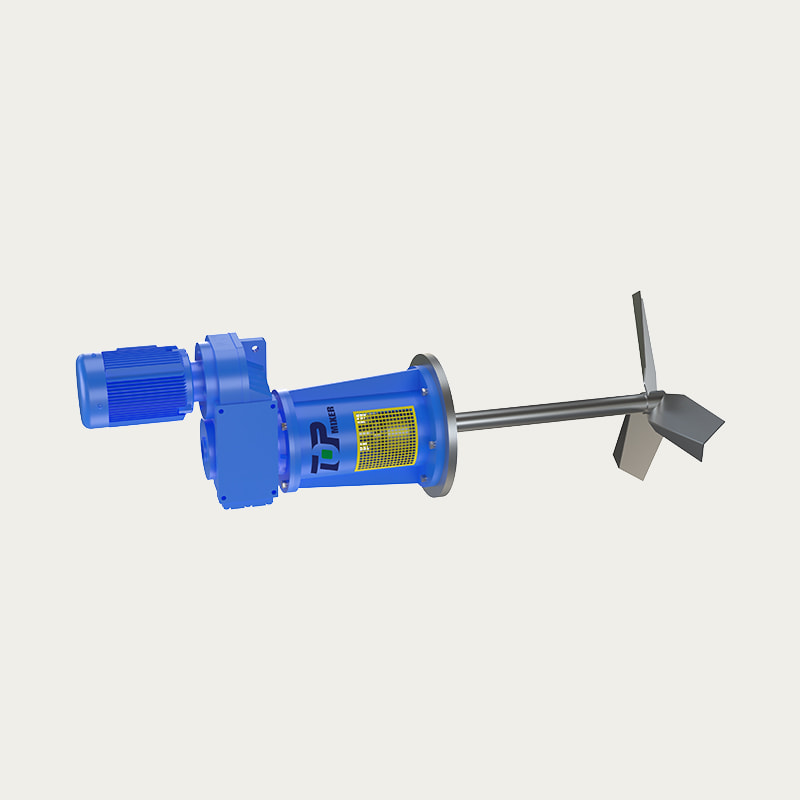

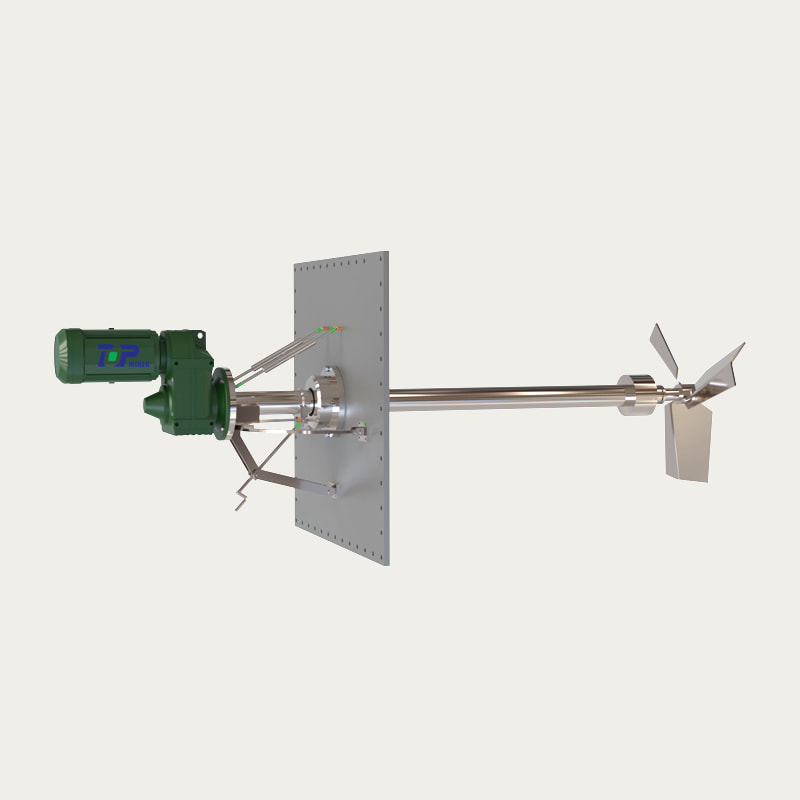

Čo je to mixér s bočným vstupom
Miešač s bočným vstupom je namontovaný cez bočnú stenu nádrže, zvyčajne je umiestnený v blízkosti spodnej tretiny nádoby a je sklonený mierne nadol, takže obežné koleso smeruje tok cez dno nádrže a hore pozdĺž protiľahlej steny. Táto konfigurácia zabraňuje potrebe preniknúť cez strechu alebo podlahu nádrže, čo je jeden z dôvodov, prečo sa miešačky s bočným vstupom široko používajú na veľkých skladovacích a miešacích nádržiach, kde už horný kryt môže byť obsadený inými armatúrami, meracími prístrojmi alebo prístupovými otvormi.
Pretože pohonná jednotka je umiestnená mimo nádrže na bočnej stene, prístup k údržbe motora a tesnenia je zvyčajne možný bez úplného vypustenia nádoby, čo je praktická výhoda pre veľmi veľké nádrže, kde je vypúšťanie časovo náročné. Miešačky s bočným vstupom sa bežne spájajú s aplikáciami na hromadné skladovanie, ako sú veľké chemické nádrže, nádrže na odpadovú vodu a iné veľkoobjemové nádoby, a nie malé dávkové alebo sanitárne spracovateľské nádrže.

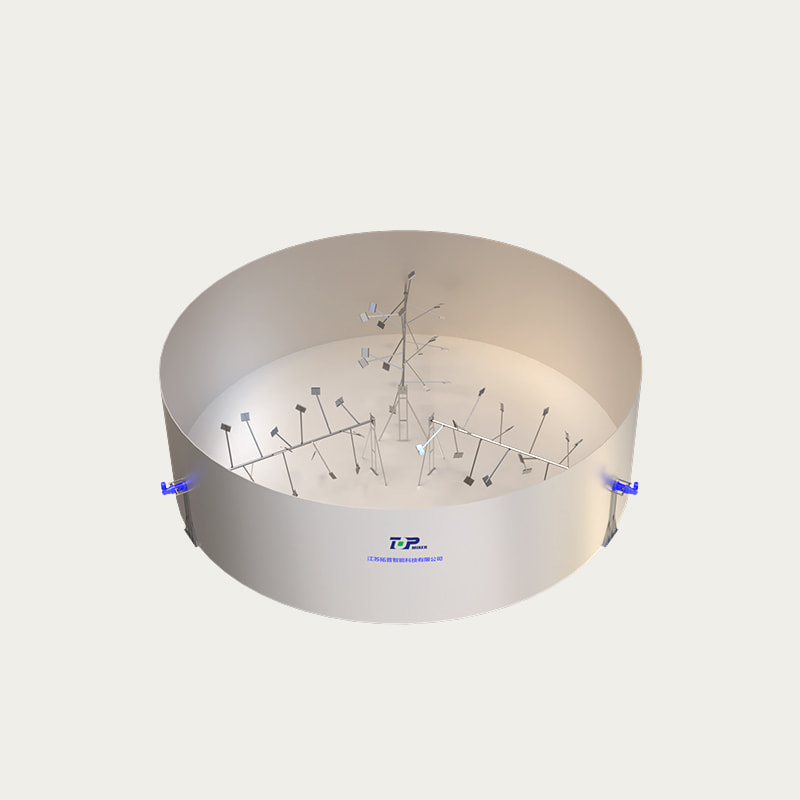

Typické aplikácie mixéra s bočným vstupom
- Skladovacie nádrže s veľkým priemerom vyžadujúce hromadné miešanie
- Nádrže, ktorých strecha nie je ľahko prístupná pre jazdu zhora
- Aplikácie, kde je hlavným cieľom zabrániť usadzovaniu na veľkej ploche dna nádrže
- Nádoby, kde sa uprednostňuje externý prístup údržby k pohonnej jednotke
Mixér so spodným vstupom a mixér s bočným vstupom: Tabuľka na porovnanie funkcií
V tabuľke nižšie sú zhrnuté typické charakteristiky každej konfigurácie. Skutočné špecifikácie sa líšia podľa konštrukcie nádrže, požiadaviek na šaržu a výrobcu dodávajúceho zariadenie.
| Funkcia | Mixér so spodným vstupom | Mixér s bočným vstupom |
|---|---|---|
| Miesto montáže | Cez dno nádrže | Cez bočnú stenu, sklonenú v blízkosti dna |
| Typická dĺžka hriadeľa | Krátke | Krátke to medium |
| Typická úroveň šmyku | Nízka | Nízka to medium |
| Bežná veľkosť nádrže | Malé až stredne veľké plavidlá | Veľké až veľmi veľké skladovacie nádrže |
| Prístup na čistenie | Často jednoduché, podporuje uzavreté systémy | Prístupné z vonkajšej strany steny nádrže |
| Typické priemyselné odvetvia | Mliečne výrobky, kozmetika, biotechnológia, vybrané chemické nádrže | Veľkoobjemové skladovanie, veľké nádrže na chemikálie a úpravu vody |
| Typický rozsah viskozity | Nízka to medium viscosity | Nízka to medium viscosity, large volume |
Porovnané výkonové charakteristiky
Okrem fyzického miesta montáže sa tieto dve konfigurácie zvyčajne líšia v tom, ako fungujú, v porovnaní s niekoľkými praktickými procesmi. Nižšie uvedená tabuľka predstavuje relatívne, názorné porovnanie medzi štyrmi bežne diskutovanými faktormi: kontrola šmyku, jednoduchosť čistenia, vhodnosť pre veľké nádrže a celková efektívnosť pôdorysu.
Miešačky so spodným vstupom majú tendenciu dosahovať dobré výsledky v oblasti kontroly strihu a jednoduchosti čistenia, čo je jeden z dôvodov, prečo sú uprednostňované pre jemné, hygienické alebo citlivé formulácie. Miešačky s bočným vstupom majú tendenciu dosahovať lepšie výsledky, pokiaľ ide o vhodnosť veľkých nádrží, pretože ich montáž na bočnú stenu podporuje hromadné miešanie naprieč veľkými priemermi nádrží bez potreby vysokej vrchnej montáže.

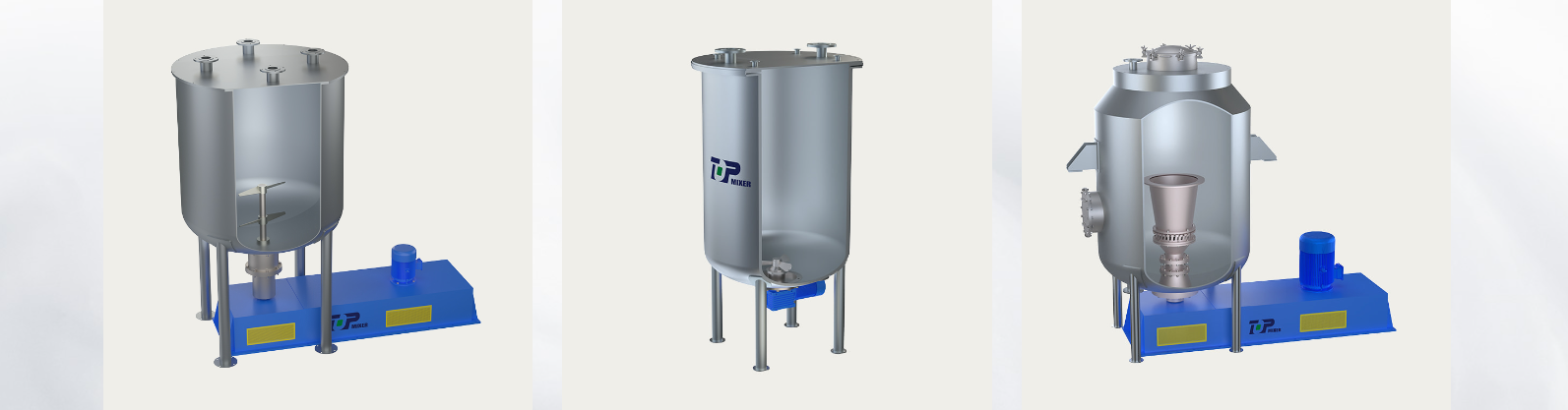

Vysvetlenie štruktúry mixéra so spodným vstupom
Obrázok nižšie načrtáva všeobecné konštrukčné usporiadanie typickej inštalácie zmiešavača so spodným vstupom a ukazuje, ako súvisí motor, tesnenie, hriadeľ a obežné koleso s dnom nádrže.
Čítanie rozloženia mixéra so spodným vstupom
V tomto usporiadaní je motor umiestnený pod nádržou, spojený krátkym hnacím hriadeľom, ktorý prechádza cez mechanické tesnenie na dne nádrže. Montážna príruba upevňuje celú zostavu k nádobe a obežné koleso sa otáča priamo vo vnútri nádrže v blízkosti základne, čím cirkuluje procesnú kvapalinu nahor cez dávku. Táto úzko spätá štruktúra je definujúcim znakom a mixér so spodným vstupom a je súčasťou toho, prečo má zariadenie tendenciu vyžadovať menšiu vertikálnu svetlú výšku ako alternatívy s horným vstupom.
Kde sa používajú mixéry so spodným a bočným vstupom
Miešačky so spodným vstupom sa často objavujú v odvetviach, ktoré oceňujú hygienický dizajn, jemné miešanie a kompaktné rozmery. Miešačky s bočným vstupom sú na druhej strane užšie spojené s veľkoobjemovým skladovaním a potrebami miešania. Stĺpcový graf nižšie znázorňuje všeobecný, nepresný vzor používania v bežných sektoroch.
The mixér so spodným vstupom for chemical tanks je praktickou možnosťou v miešacích, neutralizačných a reakčných nádobách, kde sa uprednostňuje jemné miešanie a prístup na podlahu zjednodušuje bežnú údržbu. Podobne a mixér so spodným vstupom for storage tanks sa často vyberá, keď je podlahová plocha obmedzená a prístup zhora na plavidlo je obmedzený potrubím, plošinami alebo iným pevným zariadením. Medzitým konfigurácie bočného vstupu zostávajú bežné vo veľmi veľkých nádržiach na úpravu vody a skladovacích nádržiach na veľké množstvo chemikálií, kde je prioritou udržiavať rovnomerne premiešaný veľký objem kvapaliny.
Úvahy o viskozite, suspenzii pevných látok a veľkosti šarže
Veľkosť nádrže a viskozita produktu sú dva z najpraktickejších faktorov pri porovnávaní a mixér so spodným vstupom s bočným vstupným mixérom. Čiarový graf nižšie ukazuje všeobecný trend v tom, ako sa vhodnosť mení so zvyšujúcou sa veľkosťou nádrže, na základe typických vzorov procesného inžinierstva.
Vo všeobecnosti má mixér so spodným vstupom tendenciu zostať pevným, keď sa veľkosť nádrže mení z malej na strednú, zatiaľ čo mixér s bočným vstupom sa stáva čoraz praktickejším, keď sa priemer nádrže veľmi zväčšuje, hlavne preto, že montáž na bočnú stenu zabraňuje potrebe vysokej zostavy pohonu a zjednodušuje prístup k vonkajšej údržbe na nadmerne veľkých nádobách.
Viacfaktorové porovnanie
Radarová tabuľka nižšie spája niekoľko faktorov naraz, porovnáva kontrolu šmyku, jednoduchosť čistenia, vhodnosť pre veľký objem, prístup k inštalácii, prispôsobenie sanitárnemu procesu a efektívnosť pôdorysu pre obe konfigurácie.
Celkovo tieto porovnania naznačujú, že a mixér so spodným vstupom má tendenciu viesť k regulácii strihu, jednoduchosti čistenia a hygienickému prispôsobeniu procesu, zatiaľ čo mixér s bočným vstupom má tendenciu viesť k vhodnosti veľkých objemov. Žiadna konfigurácia nie je univerzálne lepšia vo všetkých faktoroch, a preto je praktickým prístupom prispôsobenie typu mixéra konkrétnej nádrži a procesu.
Rozdiely v čistení a údržbe
Plánovanie rutinnej údržby často do značnej miery závisí od toho, kde sa pohon miešadla a tesnenie nachádzajú vo vzťahu k nádrži a okolitej podlahovej ploche.
- Miešačka so spodným vstupom umiestňuje tesnenie na dno nádrže, čo môže podporovať prevádzku uzavretého systému a znižuje možnosť vystavenia produktu počas bežných čistiacich cyklov.
- Miešač s bočným vstupom umiestňuje tesnenie na bočnú stenu nádrže, čo technikom umožňuje obsluhovať pohon a tesnenie zvonku nádrže bez toho, aby museli mať prístup do oblasti pod nádobou.
- Inštalácie zmiešavačov so spodným vstupom často ťažia z malej jamy na údržbu alebo dostupného podlahového priestoru pod nádržou na údržbu motora a krytu tesnenia.
- Inštalácie zmiešavačov s bočným vstupom zvyčajne vyžadujú voľný priestor pozdĺž bočnej steny nádrže a nie pod nádobou, čo môže v niektorých zariadeniach zjednodušiť plánovanie usporiadania.
Obe konfigurácie môžu byť navrhnuté s mechanickými upchávkami, ktoré podporujú relatívne dlhé servisné intervaly, hoci skutočný plán údržby závisí od spracovávaného produktu, prevádzkovej teploty a frekvencie čistenia nádrže medzi jednotlivými dávkami.
Ako si vybrať medzi mixérom so spodným vstupom a mixérom s bočným vstupom
Nasledujúce kroky načrtávajú praktický spôsob, ako sa rozhodnúť pre konkrétnu nádrž a proces.
- Potvrďte veľkosť a tvar nádrže, pretože objemové skladovacie nádrže s veľkým priemerom majú tendenciu uprednostňovať miešadlo s bočným vstupom, zatiaľ čo malé až stredne veľké procesné nádoby často uprednostňujú mixér so spodným vstupom.
- Skontrolujte viskozitu produktu a citlivosť na strih, pretože nízkošmykové formulácie v mliekarenských, kozmetických alebo biotechnologických aplikáciách bežne využívajú mixér so spodným vstupom.
- Skontrolujte dostupný podlahový priestor pod nádržou v porovnaní s priestorom pozdĺž bočnej steny nádrže, pretože to často určuje, ktorý štýl montáže je fyzicky praktický.
- Zvážte frekvenciu čistenia a hygienické požiadavky, pretože mixéry so spodným vstupom sa často vyberajú pre uzavreté, sanitárne spracovateľské prostredia.
- Vyhodnoťte potreby prístupu k údržbe vrátane toho, či je možné nádrž ľahko vyprázdniť kvôli servisu alebo či je uprednostňovaný prístup z vonkajšej bočnej steny.
- Prediskutujte typ obežného kolesa a podrobnosti o montáži s kvalifikovaným dodávateľom miešacieho zariadenia, ktorý môže skontrolovať konkrétnu šaržu, výkres nádrže a ciele procesu.
O zariadení horného mixéra Wuxi: Výrobca mixéra so spodným vstupom
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a mixér so spodným vstupom manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
The company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work The motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used They are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
