Úvod do magnetických miešadiel

Úvod do magnetických miešadiel

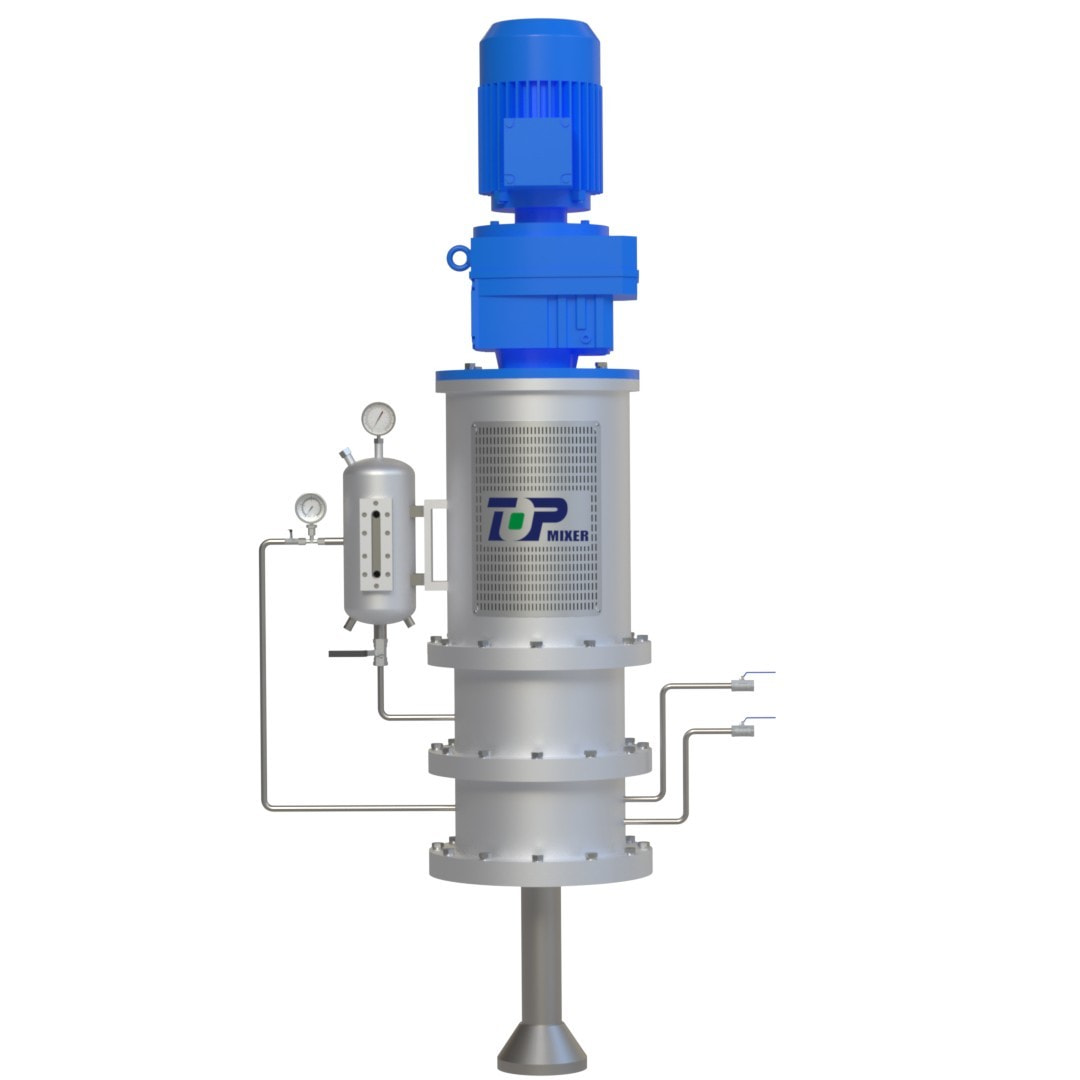

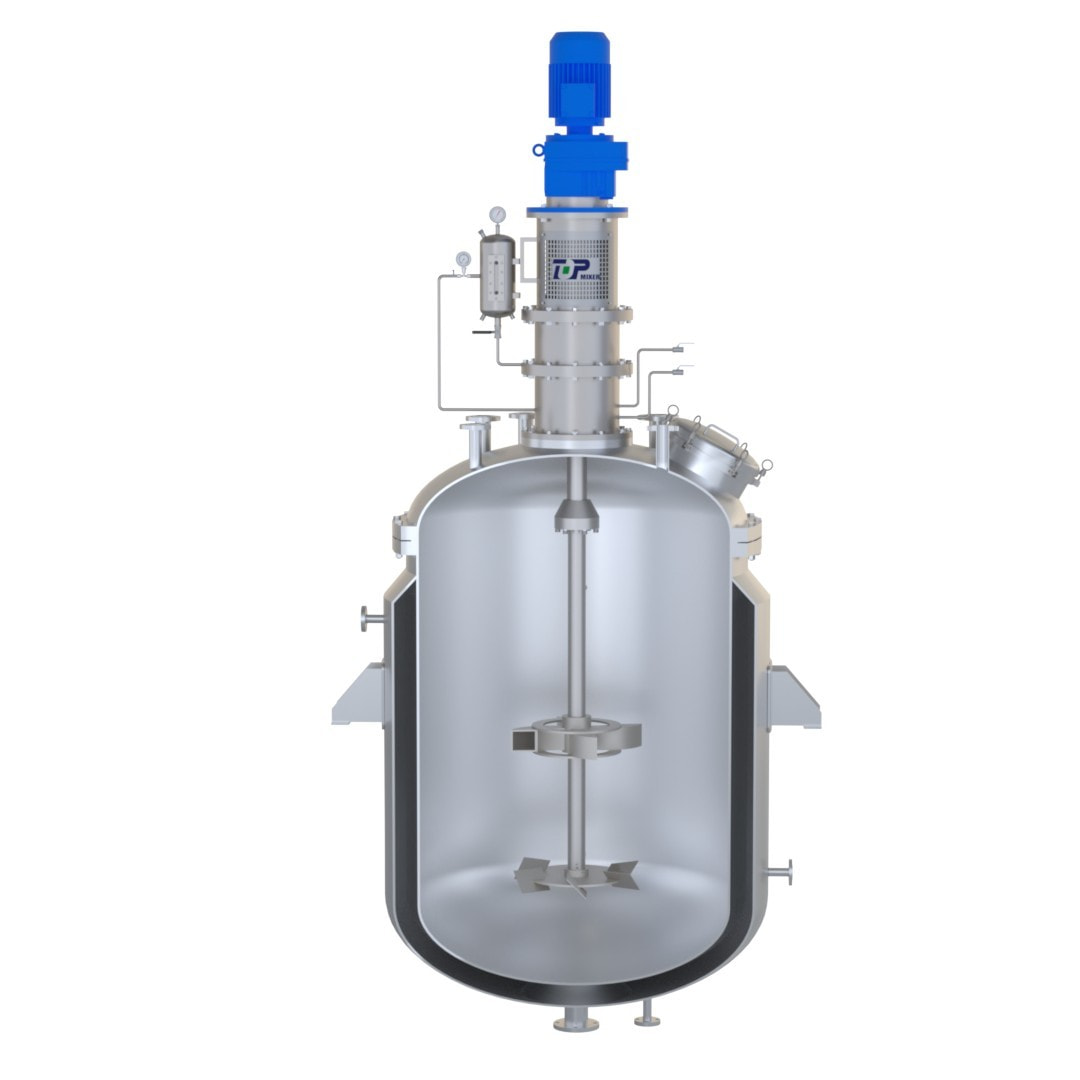

Magnetické miešadlo s horným podávaním je miešacie zariadenie, ktoré montuje magnetické miešacie rameno na vrch nádoby. Je široko používaný v laboratóriách a priemyselnej výrobe. Nasleduje krátky úvod k magnetickým miešadlám s horným prívodom, vrátane ich princípu činnosti, technických vlastností a aplikačných scenárov.

1. Pracovný princíp

Princíp činnosti magnetického miešadla s horným prívodom je založený na magnetickej väzbe. Medzi jeho základné komponenty patria:

Vonkajší magnetický rotor: poháňaný motorom, aby sa otáčal a generoval rotujúce magnetické pole.

Vnútorný magnetický rotor (miešanie): Umiestnený v kvapaline vo vnútri nádoby sa otáča vplyvom magnetického poľa vonkajšieho magnetického rotora.

Izolačné puzdro: Oddeľuje vonkajší magnetický rotor od vnútorného magnetického rotora, aby sa zabránilo úniku kvapaliny a zároveň chráni motor a magnetický systém.

Keď motor poháňa vonkajší magnetický rotor, aby sa otáčal, rotujúce magnetické pole generované vonkajším magnetickým rotorom preniká izolačnou objímkou ​​a pôsobí na vnútorný magnetický rotor, čo spôsobuje, že sa otáča synchrónne. Otáčanie vnútorného magnetického rotora poháňa kvapalinu za vzniku vírov, čím sa dosiahne rovnomerné miešanie kvapaliny.

2. Technické vlastnosti

Bezkontaktný prenos: Bezkontaktný prenos sa dosahuje pomocou magnetickej spojky, čím sa predchádza problémom s únikom tesnenia hriadeľa pri tradičných mechanických miešadlách a je obzvlášť vhodný na manipuláciu s korozívnymi alebo vysoko čistými kvapalinami.

Vynikajúci tesniaci výkon: Keďže vnútorné a vonkajšie magnetické rotory sú úplne izolované izolačným puzdrom, kvapalina počas procesu miešania neunikne, čo zaisťuje vysokú bezpečnosť.

Jednoduchá inštalácia: Miešacie zariadenie je inštalované na vrchu nádoby, čo uľahčuje inštaláciu a demontáž a jednoduchú údržbu.

Široká škála aplikácií: Dokáže spracovať kvapaliny rôznych viskozít a podľa potreby je možné zvoliť rôzne tvary a veľkosti miešacej tyčinky.

Nízka šmyková sila: Vhodné pre vzorky, ktoré sú citlivé na šmykovú silu, ako sú bunkové kultúry a suspenzie.

Energeticky úsporný a efektívny: Prevod magnetickej spojky má vysokú účinnosť a nízku spotrebu energie.

3. Aplikačné scenáre

Laboratórium: Používa sa na experimentálne operácie ako miešanie roztokov, rozpúšťanie a chemické reakcie, zvlášť vhodné pre experimenty s vysokými požiadavkami na sterilitu a podmienky bez znečistenia.

Priemyselná výroba: Používa sa v priemyselných odvetviach, ako je chemický, farmaceutický a potravinársky priemysel na miešanie kvapalín s vysokou viskozitou a miešanie materiálov v reakčných nádobách.

Biofarmaceutiká: Používajú sa v bioreaktoroch na procesy, ako je kultivácia buniek a biofermentácia, čím sa zabezpečuje aseptická prevádzka.

4. Silné stránky a výzvy

Výhody:

Žiadne riziko úniku: Magnetická spojka zabraňuje problémom s únikom mechanických tesnení a zvyšuje bezpečnosť.

Jednoduchá obsluha: jednoduchá inštalácia a používanie a nízke náklady na údržbu.

Vysoká použiteľnosť: Vhodné pre rôzne kvapaliny a procesné podmienky.

výzva:

Výzvy pri zväčšovaní: V prípade veľkých nádob je výroba a inštalácia magnetických miešadiel pomerne náročná a požiadavky na pevnosť a stabilitu miešacieho hriadeľa sú vysoké. Obmedzený miešací účinok pre kvapaliny s vysokou viskozitou: Pri manipulácii s kvapalinami s extrémne vysokou viskozitou môže byť účinnosť miešania nižšia ako účinnosť mechanických miešadiel.

Magnetické miešadlá s horným plnením sa vďaka svojmu jedinečnému bezkontaktnému spôsobu prenosu a účinnému a bezpečnému výkonu miešania stali nepostrádateľným vybavením moderných laboratórií a priemyselnej výroby.

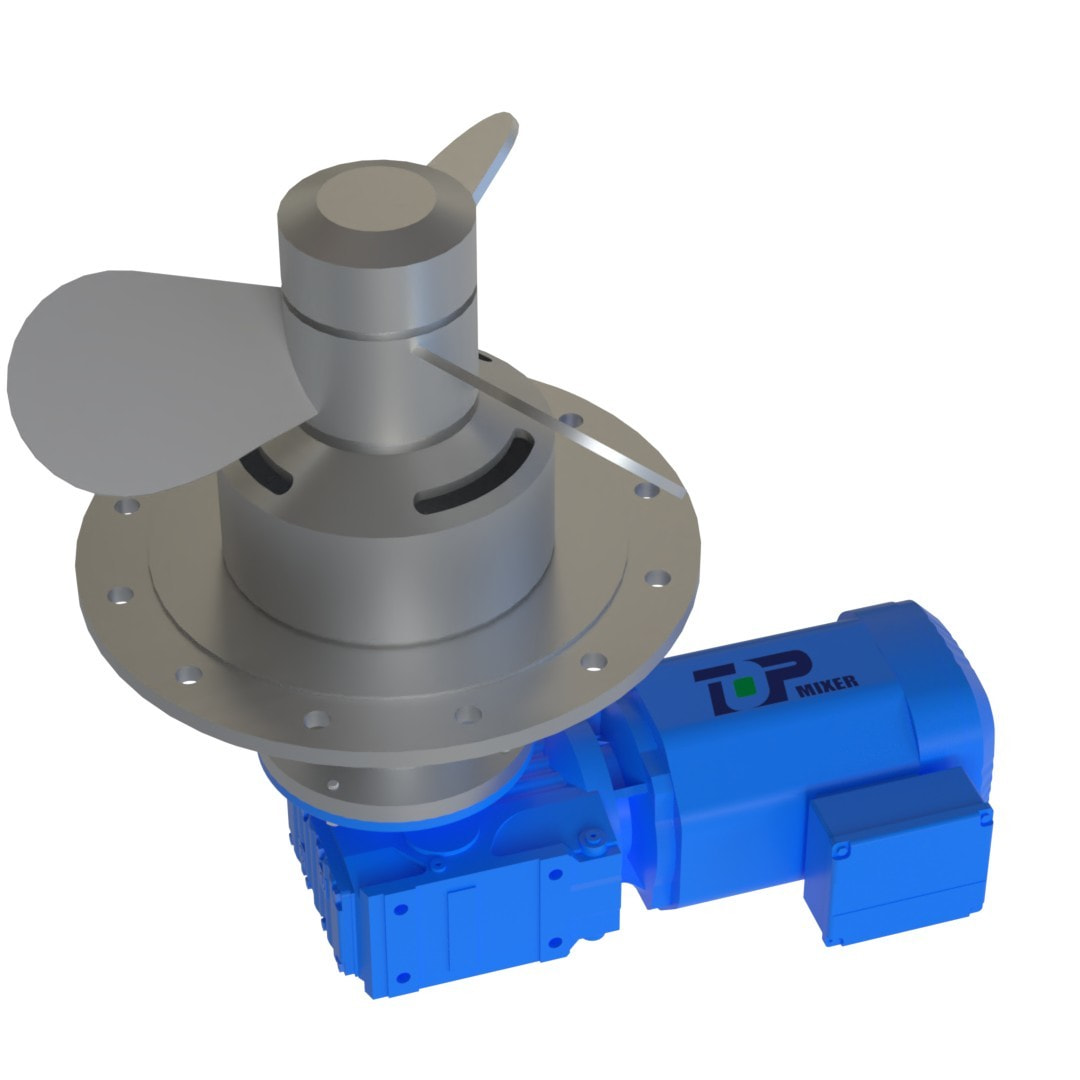

Úvod do magnetického spodného miešania

Magnetický mixér so spodným vstupom je miešacie zariadenie, ktoré využíva technológiu magnetického pohonu. Jeho miešacia jednotka je umiestnená na dne nádoby a miešacia lopatka sa otáča bezkontaktným magnetickým spojovacím prevodom, aby sa dosiahlo rovnomerné premiešanie kvapalín. Nasleduje podrobný úvod k magnetickým mixérom so spodným vstupom:

1. Pracovný princíp

Magnetické mixéry so spodným vstupom využívajú princíp príťažlivosti medzi opačnými pólmi a odpudzovania medzi podobnými pólmi v magnetických materiáloch. Vonkajšie magnetické hnacie zariadenie generuje rotujúce magnetické pole, ktoré zase poháňa vnútornú miešaciu lopatku (alebo miešadlo), aby sa otáčala. Jeho pracovný proces je nasledovný:

Externé magnetické pohonné zariadenie (ako je magnet poháňaný elektromotorom) generuje rotujúce magnetické pole.

Vnútorná miešacia lopatka (alebo miešadlo) sa otáča synchrónne s vonkajším magnetickým poľom prostredníctvom magnetickej väzby.

Rotácia miešacej lopatky spôsobí, že kvapalina vo vnútri nádoby vytvorí vír, čím sa dosiahne rovnomerné premiešanie kvapaliny.

2. Technické vlastnosti

Žiadne riziko úniku: Pohon magnetickej spojky eliminuje potrebu mechanických upchávok, čím sa vyhýba problémom s netesnosťou tradičných mechanických upchávok. Je vhodný najmä na manipuláciu s toxickými, škodlivými, horľavými, výbušnými alebo vysoko čistými materiálmi.

Vysoká čistota: Miešacie zariadenie je umiestnené na dne nádoby, čím sa zmenšujú mŕtve zóny a zaisťuje sa rovnomerné premiešanie materiálov, vďaka čomu je vhodné pre aplikácie s vysokými požiadavkami na čistotu.

Dizajn s dlhou životnosťou: Vysokovýkonné magnety a materiály odolné voči korózii, ako je nehrdzavejúca oceľ 316L, predlžujú životnosť zariadenia.

Bezpečné a spoľahlivé: Nahradením dynamickej mechanickej upchávky statickou upchávkou pomocou zváraného izolačného puzdra sú vyriešené problémy s chodom, netesnosťou, kvapkaním a presakovaním z tradičných tesnení.

Vysoko účinné miešanie: Miešadlo umiestnené na dne vytvára dobrý cirkulačný prietok, čím sa zlepšuje účinnosť miešania.

3. Aplikačné scenáre

Magnetické mixéry so spodným vstupom sa široko používajú v nasledujúcich oblastiach:

Farmaceutický priemysel: Používa sa pri miešaní, reakciách a iných procesoch pri výrobe liekov na splnenie noriem GMP.

Biotechnológia: Zabezpečenie aseptickej prevádzky v procesoch, akými sú biofermentácia a kultivácia buniek.

Potravinársky a nápojový priemysel: Používa sa na miešanie a miešanie pri spracovaní potravín, aby sa zabezpečila kvalita a bezpečnosť produktov.

Chemický priemysel: Používa sa na miešanie a reakcie pri výrobe čistých chemikálií.

4. Silné stránky a výzvy

Výhody:

Žiadne riziko úniku, vysoká bezpečnosť.

Má vysokú čistotu a je vhodný pre priemyselné odvetvia s vysokými hygienickými požiadavkami.

Dizajn s dlhou životnosťou znižuje náklady na údržbu.

výzva:

Pri materiáloch s vysokou viskozitou nemusí byť účinnosť miešania taká dobrá ako pri mechanických miešadlách.

Náklady na vybavenie sú pomerne vysoké.

Magnetické miešačky so spodným vstupom, so svojimi jedinečnými vlastnosťami, že sú tesné, vysoko čisté a majú dlhú životnosť, hrajú dôležitú úlohu v odvetviach, ako je farmaceutický, biotechnológia, potravinárstvo a chemikálie, a sú jedným z nevyhnutných zariadení v modernej priemyselnej výrobe.
