Sprievodca nákupom špičkového mixéra: Všetko, čo inžinieri potrebujú vedieť

Čo a Špičkový vstupný mixér Robí a kedy by mali inžinieri špecifikovať jeden

A mixér s horným vstupom je zostava miešadla namontovaná cez otvor v hornej časti nádrže alebo nádoby s vertikálnym hriadeľom smerujúcim dole do procesnej tekutiny a jedným alebo viacerými obežnými kolesami ponorenými v kvapaline. Hnací motor a reduktor sú umiestnené nad strechou nádrže alebo na podpornom mostíku a otáčajú hriadeľ skôr zhora ako zo strany alebo zdola. V mnohých obstarávacích dokumentoch a listoch mechanických údajov je rovnaké zariadenie označené ako mixér s horným prívodom, čo je termín, ktorý zdôrazňuje, ako prúdy materiálu, prášku alebo prísad často vstupujú do nádoby zhora, zatiaľ čo obežné koleso mieša obsah pod ním.

Pre inžinierov, ktorí porovnávajú konfigurácie miešania, je krátka odpoveď toto: zmiešavač s horným vstupom je vo všeobecnosti konfigurácia, ktorá špecifikuje, keď nádrž pojme viac ako niekoľko tisíc litrov, keď proces vyžaduje viac ako jeden stupeň obežného kolesa pozdĺž hriadeľa, keď je potrebný úplný prístup ku dnu nádrže pre iné dýzy alebo čistiace zariadenia, alebo keď sa viskozita tekutiny a náplň pevných látok počas dávkového cyklu mení v širokom rozsahu. Miešačky s bočným a spodným vstupom zostávajú užitočné v užších aplikačných oknách, ale rodiny s horným a horným prívodom pokrývajú najväčší podiel na všeobecnom priemyselnom miešaní, miešaní v zásobnej nádrži a miešaní reaktora.

Nižšie uvedené časti prechádzajú logikou dimenzovania, výberom obežného kolesa, výberom materiálu, montážnymi postupmi a plánovaním údržby, ktoré inžinieri zvyčajne potrebujú pred dokončením špecifikácie zmiešavača s horným vstupom pre chemickú nádrž, nádrž na odpadovú vodu, nádobu na dávkovanie potravín alebo nádrž na skladovanie vody.

Špičkový mixér, Mixér s horným podávaním a súvisiace pojmy

V dokumentácii pre obstarávanie miešacieho zariadenia sa používa niekoľko prekrývajúcich sa výrazov a inžinieri, ktorí sú v projekte noví, niekedy predpokladajú, že sa odvolávajú na iné stroje, keď tomu tak nie je. Nižšie uvedená tabuľka sumarizuje, ako sa táto terminológia bežne používa v rámci mechanických výkresov, súťažných podkladov a príručiek údržby.

V praxi nákupný technik uvidí všetky štyri výrazy používané takmer zameniteľne v rámci tej istej žiadosti o cenovú ponuku. Na čom záleží viac ako na štítku, je základný mechanický detail: dĺžka hriadeľa, stupne obežného kolesa, typ tesnenia a menovité hodnoty montážnej príruby, pričom všetky sú uvedené v nasledujúcich častiach.

Ako funguje priemyselný mixér s vrchným vstupom: základné komponenty

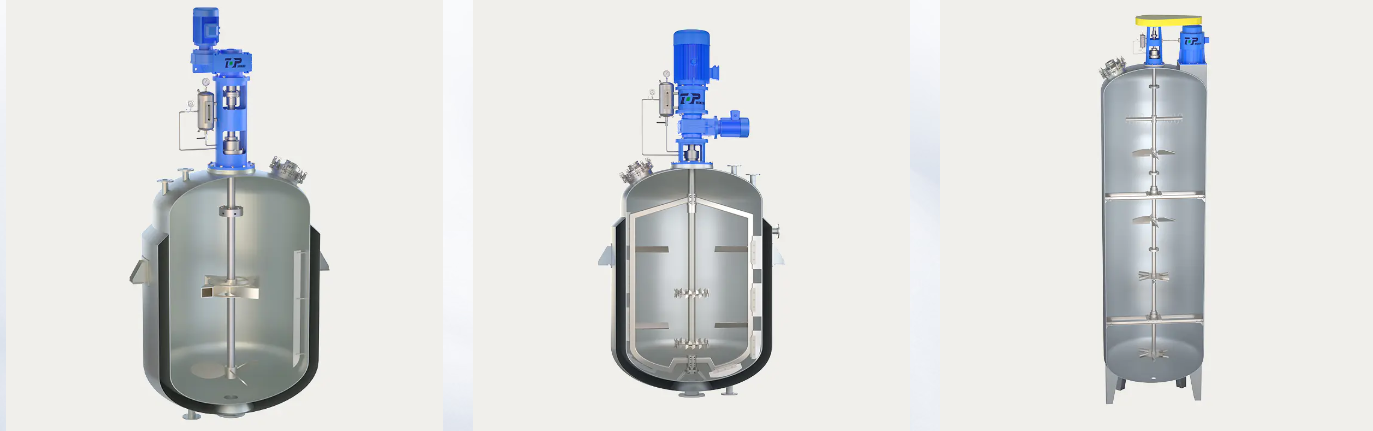

Priemyselný mixér s horným vstupom je zostavený z malej sady komponentov, ktoré sa opakujú v takmer každej veľkosti a aplikácii. Pochopenie každej časti pomáha inžinierom rýchlo prečítať hárok s technickými údajmi a odhaliť nesúlad medzi požiadavkou procesu a navrhovaným hardvérom.

Motor a prevodovka

Motor dodáva rotačný výkon, a pretože procesné miešanie zvyčajne vyžaduje oveľa nižšie otáčky hriadeľa, ako produkuje štandardný motor, redukčný prevod znižuje rýchlosť a súčasne znásobuje krútiaci moment. Výber reduktora je jedným z najdôležitejších rozhodnutí v celej zostave, pretože krútiaci moment, nie surový výkon, je to, čo v skutočnosti pohybuje viskóznou kvapalinou alebo kvapalinou s obsahom pevných látok.

Hriadeľ a spojka mixéra

Hriadeľ prenáša krútiaci moment z reduktora nadol cez vrch nádrže do kvapaliny. Dĺžka hriadeľa, priemer a počet podporných ložísk závisia od hĺbky kvapaliny a prirodzenej frekvencie nárazu hriadeľa pri zaťažení. Dlhé hriadele na vysokých nádržiach často potrebujú medziľahlé stabilné ložisko, aby sa zabránilo rezonancii blízkej prevádzkovej rýchlosti.

Konfigurácie obežného kolesa

Výber obežného kolesa závisí od cieľa miešania a reológie tekutiny. Bežné typy zahŕňajú:

• Turbíny so šikmými lopatkami na všeobecné miešanie a mierne suspendovanie pevných látok
• Krídlové obežné kolesá pre energeticky efektívny objemový prietok v kvapalinách s nízkou až strednou viskozitou
• Turbíny s plochými lopatkami alebo Rushtonovho typu pre rozptyl plynu a vyššie strihové zaťaženie
• Kotviace a špirálové pásové obežné kolesá pre vysokoviskózne tankové miešačky, kde sa tekutina sotva pohybuje od steny

Montážna príruba a tesnenie hriadeľa

Montážna príruba prenáša celú hmotnosť a ohybový moment miešačky do konštrukcie nádrže, takže hodnotenie príruby a vzor skrutiek musia zodpovedať zaťaženiu miešačky a konštrukcii strechy nádrže. Hriadeľové tesnenie, či už ide o jednoduché okrajové tesnenie, upchávku alebo mechanickú upchávku, zadržiava procesnú kvapalinu a chráni pred vonkajšou kontamináciou mimo otvorených nádrží.

Výber správneho horného vstupného mixéra: Kľúčové technické parametre

Pred vyžiadaním cenovej ponuky inžinier zvyčajne zhromaždí krátky zoznam parametrov procesu. Geometria nádrže, viskozita kvapaliny, špecifická hmotnosť a obsah pevných látok spolu určujú krútiaci moment a výkon, ktorý musí mixér so špičkovým vstupom dodať a preskočenie ktoréhokoľvek z nich má tendenciu vytvárať poddimenzovaný alebo nadrozmerný stroj.

Ako objem nádrže rastie, požadovaný výkon motora rastie s ním, ale nie v priamom smere, pretože väčšie plavidlá zvyčajne bežia pri nižšej rýchlosti hriadeľa s proporcionálne vyšším krútiacim momentom. Nižšie uvedená tabuľka zobrazuje typickú referenciu konštruktérov výkonových pásiem motora pri stanovovaní rozsahu zmiešavača s horným vstupom alebo mixéra s horným prívodom vzhľadom na objem nádrže.

Obrázok 1: Všeobecné referenčné pásma pre výkon motora mixéra s horným vstupom v porovnaní s objemom nádrže. Skutočný výkon závisí od viskozity, špecifickej hmotnosti a výberu obežného kolesa.

Prispôsobenie rýchlosti miešania viskozite kvapaliny pre vysokoviskózne tankové miešadlo

Rýchlosť hriadeľa a viskozita kvapaliny sa pohybujú v opačných smeroch. Tenké, vode podobné kvapaliny sa dajú efektívne miešať pri relatívne vysokých otáčkach za minútu, zatiaľ čo husté pasty a kaly potrebujú vysokoviskózny tankový mixér pracujúci pri nízkych otáčkach za minútu s podstatne väčším krútiacim momentom, aby sa zabránilo zastaveniu hnacieho ústrojenstva alebo preťaženiu hriadeľa. Príliš rýchly chod viskóznej tekutiny plytvá energiou a zvyšuje šmykové napätie bez zlepšenia kvality zmesi, zatiaľ čo prevádzka riedkej tekutiny príliš pomaly predlžuje čas dávkového cyklu bez prínosu.

Obrázok 2: Rýchlosť vo všeobecnosti klesá so zvyšujúcou sa viskozitou, a preto sa obmedzujúcim konštrukčným faktorom pre husté kvapaliny stáva krútiaci moment, nie rýchlosť.

V praxi miešania riadia tento vzťah dve bezrozmerné čísla: miešacie Reynoldsovo číslo, ktoré porovnáva zotrvačnú silu s viskóznou silou v nádrži, a výkonové číslo, ktoré spája geometriu obežného kolesa s výkonom odoberaným pri danej rýchlosti. Prietok má tendenciu zostať laminárny pri nízkych Reynoldsových číslach, čo znamená, že špirálové pásové alebo kotvové obežné koleso pracujúce blízko steny nádrže sa stáva oveľa efektívnejším ako malá vysokorýchlostná turbína, ktorá by inak nechala stagnujúce zóny nedotknuté.

Priemyselné aplikácie mixérov s horným vstupom a mixérom s horným podávaním

Miešačky s horným vstupom a s horným prívodom sa objavujú v širokom rozsahu spracovateľského priemyslu. Špecifický výber obežného kolesa, tesnenia a materiálu sa posúva z jednej aplikácie na druhú, aj keď základná montážna konfigurácia zostáva rovnaká.

Špičkový vstupný mixér na miešanie chemických nádrží

Pri chemickom spracovaní sa zmiešavač s horným vstupom pre prevádzku v chemickej nádrži zvyčajne stará o miešanie činidiel, nádrže na úpravu pH a reakčné nádoby. Odolnosť proti korózii a integrita tesnenia tu majú väčší význam ako surová sila, pretože mnohé chemické prúdy sú agresívne voči štandardným častiam zmáčaným uhlíkovou oceľou.

Špičkový vstupný mixér na čistenie odpadových vôd

Zmiešavač s horným vstupom na čistenie odpadových vôd je bežne inštalovaný vo vyrovnávacích nádržiach, neutralizačných nádržiach a nádržiach na dávkovanie chemikálií v čistiarňach. Tieto jednotky zvyčajne bežia nepretržite, takže životnosť ložísk a tesnení pri konštantnej prevádzke sa stáva ústredným faktorom výberu.

Miešač s horným vstupom na miešanie kalu

Anaeróbne vyhnívacie nádrže a zahusťovacie nádrže sa pri miešaní kalu spoliehajú na zmiešavač s horným vstupom, ktorý udržiava pevné látky suspendované a zabraňuje stratifikácii. Služba kalu často kombinuje strednú viskozitu s abrazívnymi pevnými látkami, čo uprednostňuje robustné povlaky obežného kolesa a širšie vôle hriadeľa.

Zmiešavač s horným vstupom na skladovanie nádrže na vodu

Zariadenia na skladovanie pitnej a technologickej vody používajú zmiešavač s horným vstupom pre aplikácie v nádržiach na vodu, aby sa zabránilo tepelnej stratifikácii a aby sa zvyšky dezinfekčného prostriedku rovnomerne rozložili v skladovanom objeme. Požiadavky na energiu sú tu zvyčajne skromné, pretože samotná kvapalina je blízka viskozite vody.

Špičkový mixér na spracovanie potravín

Špičkový mixér na spracovanie potravín zvyčajne uprednostňuje hygienický dizajn, hladké vnútorné povrchy a materiály, ktoré tolerujú časté cykly umývania. Konzistencia vsádzky a jemné riadenie strihu sú v tomto sektore dôležité rovnako ako intenzita miešania v surovom stave.

Výber materiálu a krytu: Možnosti z nehrdzavejúcej ocele a ochrany proti výbuchu

Nerezový mixér s horným vstupom

Miešačka z nehrdzavejúcej ocele s horným vstupom je všeobecne špecifikovaná vždy, keď je procesná kvapalina korozívna, slaná alebo vyžaduje hygienickú povrchovú úpravu. Linky na spracovanie potravín a nápojov, farmaceutických medziproduktov a jemných chemikálií sa prikláňajú k nerezovým zmáčaným častiam, pretože tolerujú časté cykly umývania a čistenia na mieste bez degradácie povrchu.

Špičkový vstupný mixér s ochranou proti výbuchu

Mixér s horným vstupom do výbušného prostredia používa utesnený a dimenzovaný kryt motora navrhnutý tak, aby obsahoval potenciálne zdroje vznietenia, keď mixér pracuje v oblasti, kde sa manipuluje s horľavými rozpúšťadlami, horľavým prachom alebo inou nebezpečnou atmosférou. Inžinieri pracujúci na týchto projektoch zvyčajne koordinujú výber krytu so štúdiou klasifikácie oblasti závodu už na začiatku fázy návrhu, pretože typ krytu ovplyvňuje veľkosť rámu motora a montážne usporiadanie.

Porovnanie typov montáže: zmiešavače s horným vstupom, bočným vstupom a spodným vstupom

Výber medzi typmi montáže je jedným z prvých rozhodnutí v usporiadaní zmiešavacieho systému. Priemyselná miešačka s horným vstupom vo všeobecnosti ponúka najširšiu flexibilitu pri veľkostiach nádrží a procesných úlohách, a preto zostáva predvolenou voľbou pre väčšinu špecifikácií priemyselných miešačiek pre veľké zaťaženie, hoci konfigurácie s bočným a spodným vstupom stále lepšie zodpovedajú špecifickým usporiadaniam v niektorých závodoch.

Obrázok 3: Relatívne porovnanie naprieč piatimi praktickými faktormi, skórované na všeobecnej päťbodovej technickej referenčnej škále, a nie na pevne stanovenom štandarde.

Miešačky s bočným vstupom môžu vyhovovať veľmi veľkým otvoreným nádržiam, kde by horná vstupná šachta musela byť neprakticky dlhá, a mixéry so spodným vstupom sa občas hodia do úzkych situácií. Napriek tomu zvyčajne zvíťazí usporiadanie miešadla namontovaného na vrchu, keď sa posúdi prístup k údržbe a spoľahlivosť tesnenia spolu s výkonom miešania, pretože komponenty pohonu zostávajú nad potrubím kvapaliny a sú dosiahnuteľné bez vypustenia nádoby.

Plánovanie údržby a spoľahlivosť pre mixéry na vrchu

Plánovanie spoľahlivosti pre mixér namontovaný na vrchu sa vo všeobecnosti sústreďuje na tri body opotrebovania: tesnenie hriadeľa, mazanie reduktora a príslušenstvo na pripevnenie obežného kolesa. Stav tesnenia je zvyčajne prvá vec, ktorú je potrebné skontrolovať počas plánovanej kontroly , pretože degradujúce tesnenie sa často prejavuje presakovaním tekutiny okolo montážnej príruby ešte skôr, ako sa objavia akékoľvek príznaky hnacieho ústrojenstva.

Obrázok 4: Všeobecné referenčné body intervalu kontroly, v praxi upravené na základe pracovného cyklu, abrazivity kvapaliny a nepretržitej verzus prerušovanej prevádzky.

Nepretržitá prevádzka v odpadových vodách alebo kaloch má tendenciu skracovať tieto intervaly v porovnaní s prerušovanými vsádzkovými nádržami a obsah abrazívnych pevných častíc urýchľuje opotrebovanie povlaku obežného kolesa a hriadeľa bez ohľadu na typ montáže. Zaznamenávanie trendov vibrácií a stavu prevodového oleja v priebehu času poskytuje včasné varovanie ešte predtým, ako tesnenie alebo ložisko skutočne zlyhá.

Pokyny na inštaláciu pre vysokovýkonné priemyselné miešacie systémy

Kvalita inštalácie má priamy vplyv na dlhodobú spoľahlivosť akéhokoľvek vysokovýkonného priemyselného mixéra a väčšina problémov v teréne má pôvod v jednom z nasledujúcich krokov, ktorý sa pri uvádzaní do prevádzky unáhlil alebo preskočil.

1. Uistite sa, že strecha nádrže alebo nosná konštrukcia unesie celú statickú hmotnosť plus ohybový moment generovaný počas prevádzky, nielen suchú hmotnosť miešačky.
2. Pred naplnením nádoby skontrolujte zarovnanie hriadeľa medzi výstupom reduktora a spojkou hriadeľa mixéra, pretože nesprávne nastavenie pri zaťažení je neskôr oveľa ťažšie opraviť.
3. Skontrolujte vôľu obežného kolesa od steny a dna nádrže voči tolerancii ťahu, najmä na nádobách s vnútornými priehradkami alebo cievkami.
4. Utiahnite všetky skrutky montážnej príruby podľa špecifikovaného poradia a hodnoty, namiesto toho, aby ste ich uťahovali jedným prechodom okolo príruby.
5. Spustite počiatočný test naprázdno, aby ste potvrdili smer otáčania a pred zavedením procesnej kvapaliny skontrolujte, či sa hriadeľ neotáča.
6. Zaznamenajte základné hodnoty vibrácií a aktuálneho odberu, keď mixér beží za normálnych podmienok procesu, pretože tieto čísla sa stávajú referenčným bodom pre budúce kontroly údržby.

Konštrukčná podpora si zasluhuje osobitnú pozornosť pri projektoch modernizácie, kde existujúca strecha nádrže navrhnutá pre ľahšie miešadlo alebo vôbec žiadne miešadlo môže potrebovať vystuženie predtým, ako bude možné bezpečne nainštalovať väčšie miešadlo.

Spolupráca so špičkovým výrobcom mixérov

Výber výrobcu mixéra so špičkovým vstupom zahŕňa viac než len porovnanie údajového listu s požiadavkami procesu. Technická podpora počas fázy špecifikácie, schopnosť modelovať neštandardnú geometriu nádrže a prístup k aplikačným skúsenostiam vo viacerých odvetviach, to všetko ovplyvňuje výkon konečného zariadenia, keď sa dostane na pole.

Wuxi Top Mixer Equipment Co., Ltd. je jedným z príkladov výrobcu priemyselných miešadiel so špecializovaným tímom inžinierov, ktorý zahŕňa zariadenia na miešanie tekutín, práškov a kalov. Spoločnosť založená v roku 2003 s výrobnou základňou vo Wuxi v priemyselnom regióne delty rieky Yangtze organizuje svoju prácu v niekoľkých aplikačných divíziách vrátane miešania práškov a kalov, energie z biomasy a ochrany životného prostredia, spracovania potravinárskych a farmaceutických medziproduktov a miešania jemných chemikálií. Tento druh delenej štruktúry je bežný medzi výrobcami, ktorí slúžia širokej zákazníckej základni, pretože geometria obežného kolesa, typ tesnenia a výber materiálu sa podstatne líšia medzi nádržou na dávkovanie potravín a reaktorom na jemné chemikálie.

Keď inžinieri hodnotia špičkového výrobcu mixéra, niekoľko praktických otázok má tendenciu sa objaviť na začiatku rozhovoru: dokáže výrobca modelovať kritické otáčky hriadeľa pre neštandardnú výšku nádrže, môže získať materiály obežného kolesa prispôsobené nezvyčajnej chémii kvapaliny a môže podporiť uvedenie do prevádzky a riešenie problémov po inštalácii jednotky. Výrobcovia so skúsenosťami naprieč chemickými odvetviami, sektormi úpravy vody, potravinárstva a biomasy vo všeobecnosti prinášajú širší referenčný rámec na tieto otázky ako dodávatelia pracujúci z jednej katalógovej konfigurácie.

Často kladené otázky

• Otázka 1: Čo je to mixér s horným vstupom

  Odpoveď: Je to miešadlo namontované cez hornú časť nádrže, pričom hriadeľ a obežné koleso siahajú nadol do procesnej tekutiny, zatiaľ čo motor a reduktor zostávajú nad nádobou.

• Otázka 2: Ako funguje mixér s horným vstupom

  Odpoveď: Motor poháňa reduktor, ktorý znižuje rýchlosť a zvyšuje krútiaci moment, pričom otáča vertikálnym hriadeľom pripojeným k jednému alebo viacerým obežným kolesám, ktoré vytvárajú vzory prúdenia vo vnútri nádrže na miešanie alebo pozastavenie obsahu.

• Otázka 3: Čo je to mixér s horným podávaním

  Odpoveď: Tento výraz opisuje rovnakú konfiguráciu namontovanú na vrchu, ktorá sa často používa, keď proces zahŕňa privádzanie prúdu prášku, prísady alebo kvapaliny do nádoby zhora, zatiaľ čo obežné koleso mieša zmes.

• Q4: Čo je to priemyselné miešadlo

  Odpoveď: Je to všeobecný termín pre zariadenie, ktoré vytvára pohyb vo vnútri nádrže alebo nádoby na miešanie tekutín, suspendovanie pevných látok alebo udržiavanie jednotnej teploty a zloženia počas celej výrobnej dávky.

• Q5: Čo je miešanie nádrže

  Odpoveď: Miešanie nádrže sa týka mechanického procesu vytvárania toku vo vnútri nádoby, zvyčajne cez rotujúce obežné koleso, aby sa dosiahlo miešanie, suspenzia, prenos tepla alebo rovnomernosť reakcie.

• Otázka 6: Ako si vyberiem správny mixér s horným vstupom pre moju nádrž

  Odpoveď: Začnite s geometriou nádrže, viskozitou kvapaliny, špecifickou hmotnosťou a obsahom pevných látok, potom pred výberom výkonu motora a konfigurácie tesnenia prispôsobte krútiaci moment a typ obežného kolesa týmto parametrom.

• Q7: Aký je rozdiel medzi mixérom s horným vstupom a mixérom s bočným vstupom

  Odpoveď: Miešačka s horným vstupom sa montuje cez vrch nádrže s pohonom nad potrubím kvapaliny, zatiaľ čo miešačka s bočným vstupom sa montuje cez stenu nádrže v blízkosti dna, čo vyhovuje určitým usporiadaniam veľkých otvorených nádrží.

• Q8: Môže mixér s horným vstupom zvládnuť kvapaliny s vysokou viskozitou

  Odpoveď: Áno, so správnym obežným kolesom, ako je konštrukcia kotvy alebo špirálovej pásky a reduktor s veľkosťou pre nízku rýchlosť a vysoký krútiaci moment, konfigurácia miešača s vysokou viskozitou dokáže efektívne zvládnuť husté kvapaliny.

• Otázka 9: Ktoré odvetvia používajú špičkové mixéry

  Odpoveď: Chemické spracovanie, čistenie odpadových vôd, vyhnívanie kalov, skladovanie vody, spracovanie potravín a nápojov a zariadenia na výrobu energie z biomasy bežne používajú mixéry s horným vstupom a horným plnením.

• Otázka 10: Ako často by sa mal vykonávať servis mixéra s horným vstupom

  Odpoveď: Intervaly kontrol sa líšia v závislosti od pracovného cyklu a abrazivity kvapalín, ale mnohé jednotky nepretržitej prevádzky sa kontrolujú v približne šesť až dvanásťmesačnom cykle, pričom primárnymi kontrolnými bodmi je stav tesnenia a oleja v prevodovke.

• Otázka 11: Ponúka špičkový výrobca mixérov vlastné návrhy

  Odpoveď: Mnoho výrobcov, vrátane Wuxi Top Mixer Equipment Co., Ltd., spolupracuje s inžiniermi na modelovaní neštandardnej geometrie nádrže a úprave dĺžky hriadeľa, typu obežného kolesa a konfigurácie tesnenia podľa konkrétneho procesu.

• Q12: Aká je úloha reduktora v miešadle namontovanom na vrchu

  Odpoveď: Reduktor prevádza otáčky motora na nižšie otáčky hriadeľa a vyšší krútiaci moment, ktoré si väčšina miešacích činností vyžaduje, a jeho hodnotenie do značnej miery určuje, akú záťaž môže mixér zvládnuť v prevádzke.
